Pantalla Acústica Metálica

Fabricamos e instalamos pantallas acústicas de metal

Pantalla Acustica Metalica P68 Tecnico
Pantalla Acustica Metalica P68 PLUS Tecnico
Pantalla Acustica Metalica P68 MEGA Tecnico
Pantalla Acustica Metalica P68 Expandido Tecnico
Pantalla Acustica Metalica P68 Tecnico 2
Pantalla Acustica Metalica P68 Tecnico 3
INSAMETAL S.A. fabrica, suministra e instala este tipo de apantallamiento compuesto de metal. Estas pantallas acústicas de metal proporcionan la durabilidad y resistencia que la mayoría de nuestros clientes desean. El material es más ligero que el hormigón y la resistencia es similar.

Los modelos de los que dispone Insametal son:

  • P68
  • P68 SIMPLE ABSORCIÓN
  • P68 DOBLE ABSORCIÓN
  • P68 PLUS
  • P68 MEGA
  • P81

Contactar

Información destacada del producto

Las pantallas de metal de acero o aluminio son la alternativa preferida por los clientes al tratarse de un material efectivo y barato al que recurrir para la insonorización acústica. Las pantallas acústicas están formadas por dos caras, una absorbente y otra reflectante o aislante.



La cara absorbente se encuentra orientada a la zona de ruido, la cual está diseñada con pequeñas perforaciones para absorber el ruido del tráfico, mientras que la otra cara es lisa y se ocupa solo de aislar el ruido. En el interior, las funciones de insonorización las lleva a cabo la lana de roca, la cual está compuesta por material fonoabsorbente, con espesores y densidades variables en función de lo que desee el cliente.



Las placas son sustentadas por perfiles de acero de tipo HEA/HEB con placa de anclaje tipo sandwich soldada. Los perfiles de acero pueden ser reforzados mediante HEAA el cual pesa menos que los anteriores y se añade un IPE para aumentar la resistencia de la estructura.



La calidad de los elementos es S-275-JR o similar de acuerdo a la norma EN 10025. Nuestros paneles pueden ser montados y fabricados con rapidez. Son respetuosos con el medio ambiente y alcanzan un buen rendimiento térmico y duradero.

Acero al carbono
Aluminio

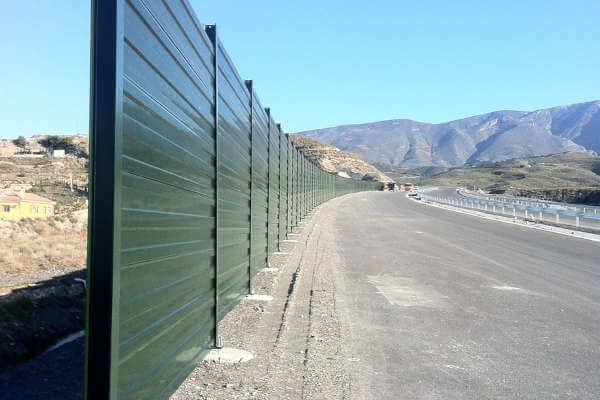

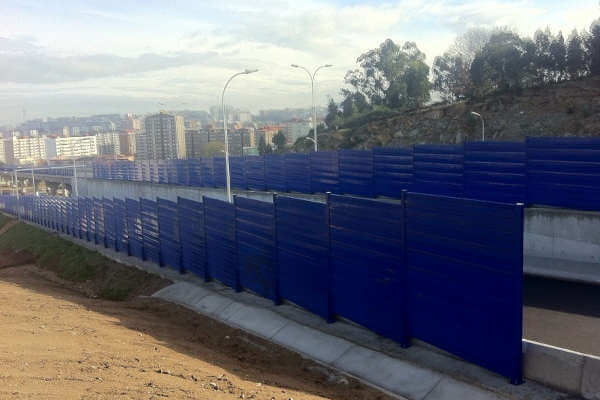

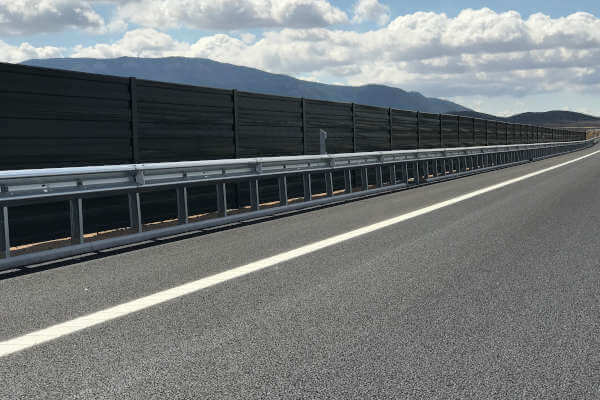

Carreteras

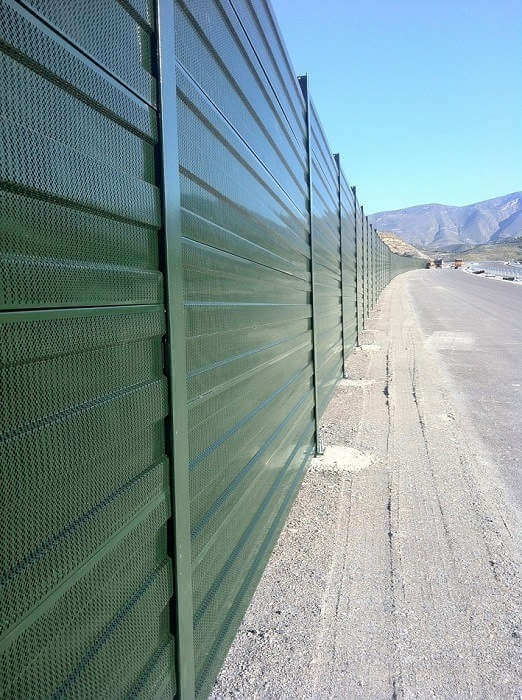

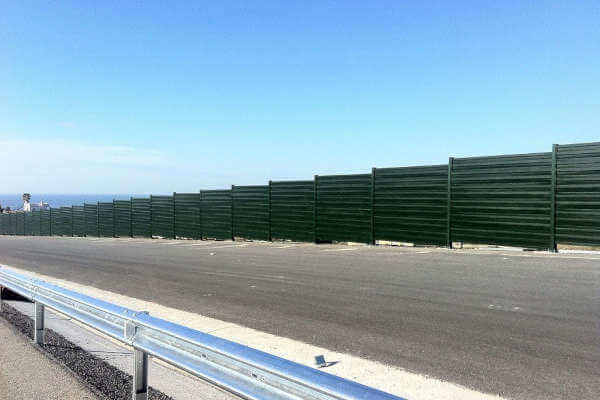

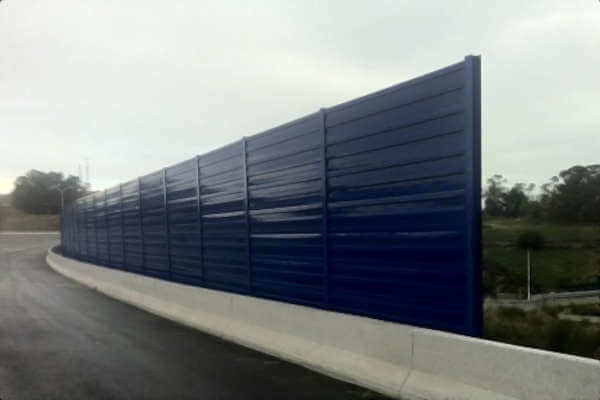

Estos paneles son colocados principalmente en carreteras cuya circulación de vehículos es transitada. Por lo que aminoran el ruido de la carretera para que no se propague a infraestructuras construidas en la proximidad urbana

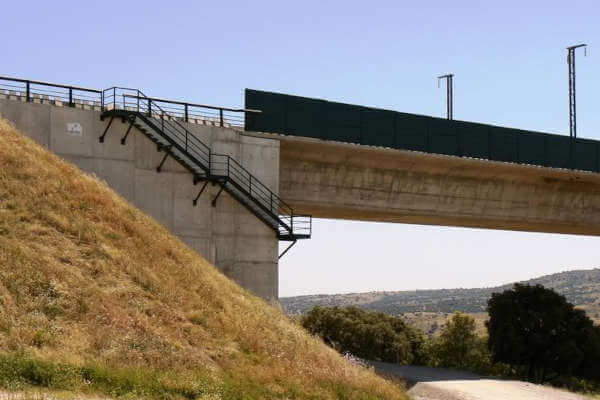

Vías de ferrocarril

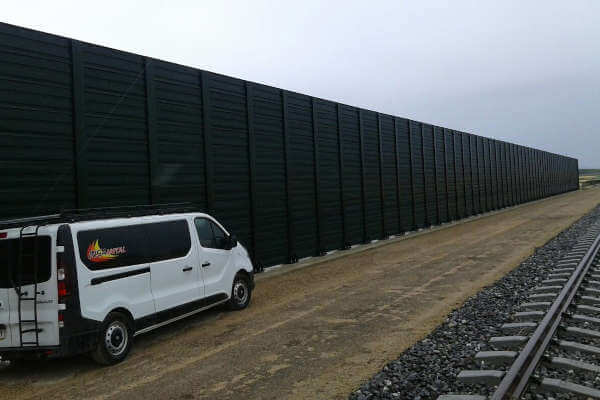

Se pueden instalar en las proximidades de las vías de ferrocarril para atenuar el ruido de los trenes cuando pasan a gran velocidad

Urbanizaciones y Chalets

Podemos calcular y asesorar a los clientes que deseen llevar a cabo instalaciones en urbanizaciones o chalets para evitar el ruido excesivo del vecindario o del tráfico de la calle

El anclaje de los perfiles a la cimentación se logra con pernos de longitud, diámetro y calidad variable en función de los resultados de cada proyecto. Las pantallas deben permanecer en la cimentación para proporcionar estabilidad a la estructura y que pueda soportar rachas de viento considerables. Por ello generalmente se montan dos tipos de fijaciones, los pilotes y las zapatas. Los cálculos se llevan a cabo en función del terreno y resistencia al viento de dónde pueda surgir.

Clasificación acústica de los Paneles Acústicos Metálicos

ModelosAcústica – CarreteraAcústica – Tren
P57A4/B2–
P68A4/B314dB/30dB
P68 DOBLE ABSOR.A3/B2–
P68 DOBLE ABSOR. + AISLAMIENTOA4/B3–
P68 PLUSA4/B314dB/30dB
P68 MEGAA4/B314dB/30dB
P81A4/B3–
P81 MEGAA4/B3–
INSAVE 4.0A3/B38dB/26dB
Las pantallas acústicas que son de doble absorción ofrecen la ventaja de absorber el ruido por las dos caras.

Certificados en Barreras Acústicas Metálicas

Normas en materia acústica y mecánica

UNE-EN 1793-1 | UNE-EN 16272-1: Características intrínsecas relativas a la absorción sonora

UNE-EN 1793-2 | UNE-EN 16272-2: Características intrínsecas relativas al aislamiento al ruido

UNE-EN 1794-1 | UNE-EN 1794-2: Comportamiento mecánico y requisitos de estabilidad

UNE-EN 16727-1 | UNE-EN 16727-2: Rendimiento mecánico bajo cargas estáticas en ferrocarril

Certificados de estandarización ISO

ISO 9001: Gestión de Calidad de Producción, pintado y montaje de estructuras metálicas

ISO 14001: Implantación de un Sistema de
Gestión Medioambiental

ISO 45001: Certificación de
Seguridad en el Trabajo

Normas en materia de galvanizado y termolacado

UNE-EN ISO 1461: Recubrimientos
de galvanización en caliente sobre piezas de hierro y acero

UNE-EN ISO 15773: Aplicación industrial de
recubrimientos orgánicos en polvo sobre artículos de acero galvanizados en caliente

Marcado CE

Nuestros productos cumplen con la legislación europea permitiendo la libre circulación de productos
dentro del Espacio Único Europeo (EEE)

UNE-EN 1090: Certificado de conformidad
del control de producción en fábrica de estructuras de acero

Fichas Técnicas de Pantallas Acústicas Metálicas

Pantalla Acustica Metalica P68 Tecnico
Pantalla Acustica Metalica P68 PLUS Tecnico
Pantalla Acustica Metalica P68 MEGA Tecnico

Nuestro producto estrella, y por tanto nuestra especialidad, es este panel acústico metálico. ¿Quieres saber porqué son los más elegidos? Contacta con nosotros.
