Pantalla Acústica Metálica Curva

Fabricamos e instalamos pantallas acústicas de metal curvas

Pantalla Acustica Metalica Curva Tecnico
Insametal fabrica, suministra e instala este tipo de apantallamiento compuesto de metal. Estas pantallas acústicas de metal proporcionan la resistencia propia de una pantalla acústica recta, pero esta pantalla ofrece mejores cualidades estéticas.



Contactar

Información destacada del producto

Las pantallas de metal son la opción que más escogen nuestros clientes ya que el metal representa las mejores cualidades de resistencia y durabilidad.



La pantalla se compone o bien de chapa o bien metacrilato curvo. Poseen diferentes espesores y la altura estándar se establece en 2 metros. Estos apantallamientos suelen ser perfiles metálicos curvos variando sus medidas de altura y anchura según el proyecto.



La cara absorbente se encuentra orientada a la zona de ruido la cual está diseñada con pequeñas perforación para absorber el ruido del tráfico mientras que la otra cara es lisa y se ocupa solo de aislar el ruido.



Las placas son sustentadas por perfiles de acero tipo HEA/HEB o HEAA con refuerzo IPE. Poseen una calidad S-275-JR o similar según norma UNE EN 10025.



Las pantallas acústicas están formadas por dos caras, una absorbente y otra reflectante o aislante. Además en su interior cuentan con lana de roca que absorbe el ruido procedente de la zona de ruido.

Aluminio
Acero al carbono

Carreteras

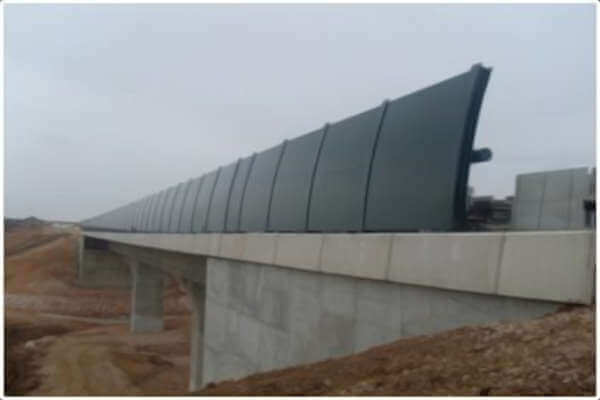

Estos paneles son colocados principalmente en carreteras cuya circulación de vehículos es transitada. Los paneles curvos pueden ir instalados también en pasos superiores

Vías de ferrocarril

Estos paneles se colocan en las proximidades de las vías del tren para aplacar el ruido generado por la circulación de trenes. El apantallamiento curvo se convierte en una de las mejores posibilidades para el tráfico ferroviario

Urbanizaciones o chalets

Realizamos los cálculos necesarios para comprobar la viabilidad de la instalación de paneles curvos en recintos como son las urbanizaciones o chalets.

El anclaje de los perfiles a la cimentación se logra con pernos de longitud, diámetro y calidad variable en función de los resultados de cada proyecto. El estándar suele ser 400x400x20mm

Clasificación acústica de los Paneles Acústicos Metálicas Curvas

ModelosAcústica – CarreteraAcústica – Tren
P57A4/B2–
P68A4/B314dB/30dB
P68 DOBLE ABSOR.A4/B2–
P68 DOBLE ABSOR. + AISLAMIENTOA4/B3–
P68 PLUSA4/B314dB/30dB
P68 MEGAA4/B314dB/30dB
P81A4/B3–
P81 MEGAA4/B3–
INSAVE 4.0A3/B38dB/26dB
Las pantallas acústicas que son doble absorción ofrecen la ventaja de absorber el ruido por las dos caras.
¿No sabes lo que indican las propiedades acústicas y mecánicas?. Te lo explicamos en este breve post.

Certificados en Barreras Acústicas Metálicas Curvas

Normas en materia acústica y mecánica

UNE-EN 1793-1 | UNE-EN 16272-1: Características intrínsecas relativas a la absorción sonora

UNE-EN 1793-2 | UNE-EN 16272-2: Características intrínsecas relativas al aislamiento al ruido

UNE-EN 1794-1 | UNE-EN 1794-2: Comportamiento mecánico y requisitos de estabilidad

UNE-EN 16727-1 | UNE-EN 16727-2: Rendimiento mecánico bajo cargas estáticas en ferrocarril

Certificados de estandarización ISO

ISO 9001: Gestión de Calidad de Producción, pintado y montaje de estructuras metálicas

ISO 14001: Implantación de un Sistema de
Gestión Medioambiental

ISO 45001: Certificación de
Seguridad en el Trabajo

Normas en materia de galvanizado y termolacado

UNE-EN ISO 1461: Recubrimientos
de galvanización en caliente sobre piezas de hierro y acero

UNE-EN ISO 15773: Aplicación industrial de
recubrimientos orgánicos en polvo sobre artículos de acero galvanizados en caliente

Marcado CE

Nuestros productos cumplen con la legislación europea permitiendo la libre circulación de productos
dentro del Espacio Único Europeo (EEE)

UNE-EN 1090: Certificado de conformidad
del control de producción en fábrica de estructuras de acero

Fichas Técnicas de Pantallas Acústicas Metálicas Curvas

Pantalla Acustica Metalica P68 Tecnico
Pantalla Acustica Metalica P68 PLUS Tecnico
Pantalla Acustica Metalica P68 MEGA Tecnico

Los paneles acústicos de este tipo proporcionan una protección acústica eficiente y además estamos especializados en este material. Contacta con nosotros para saber más.
