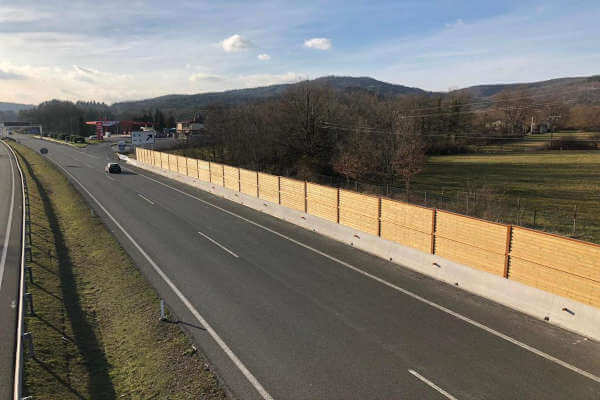

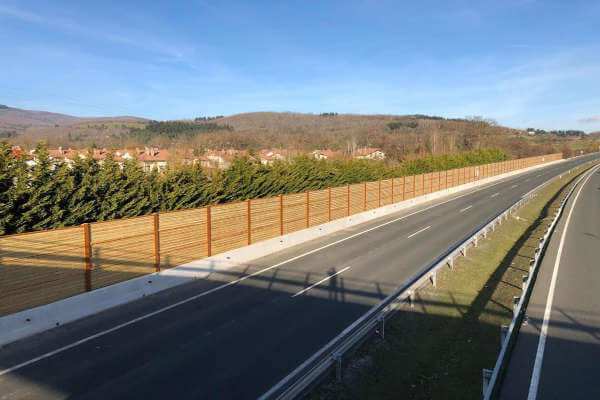

Pantalla acústica de madera

Distribuimos y montamos pantallas acústicas de madera

Insametal fabrica, suministra e instala este tipo de apantallamiento compuesto de madera. Las pantallas acústicas de madera proporcionan el equilibrio perfecto entre estética, aislamiento acústico y respeto al medio ambiente.

El modelo del que dispone Insametal se denomina Kasttor

Las pantallas de madera desempeñan una función estética y de aislamiento acústico. Debido a su material, se adaptan al medio ambiente proporcionando la insonorización acústica deseada. El panel de madera puede ser instalado mediante combinaciones en horizontal o vertical facilitando y adaptando su instalación.
ModeloAcústica – Carretera
KasttorA2/B3
¿No sabes lo que indican las propiedades acústicas y mecánicas?. Te lo explicamos en este breve post.

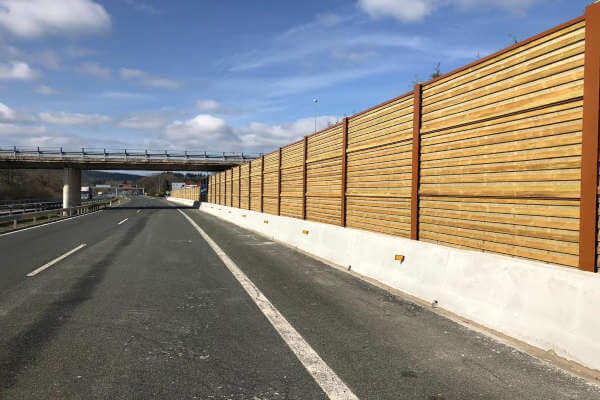

Los listones de madera por los que está formado encajan en los perfiles de acero y están calzadas por riostras de madera que permiten los ajustes deseados.



Además, cuenta con riostras en la parte posterior cuyo objetivo es dotar de rigidez al apantallamiento.



La función de insonorización se consigue incorporando lana de roca entre los paneles para que amortigüen el impacto del ruido.

Existen tres variantes en sus tratamientos:



Galvanizado en caliente según norma UNE en ISO 1461:

La norma define la galvanización en caliente como la formación o recubrimiento de zinc en el acero. Se sumerge el acero en un baño de zinc fundido a 450º para que se adhiera al hierro.

El objetivo principal de este procedimiento es evitar la oxidación y corrosión del hierro que puedan ser causadas por la humedad y contaminación ambiental.



Termolacado según la norma UNE en 15773:

Es un proceso en el cual se aplica un recubrimiento en polvo a las láminas de metal preparadas para introducirlas en un horno y hornearlas.

El polvo de poliéster de calidad arquitectónica permite ofrecer las mejores características para que el recubrimiento sea limpio, tenga una larga vida útil y se obtenga resultados con una mejor estética.



Sistema Dúplex (Galvanizado en caliente + Termolacado según norma UNE en 15773):

Es la aplicación de dos procedimientos progresivos. Galvanización y proyección térmica por Termolacado. Se basa en aplicar recubrimientos de polvo de poliéster a recubrimientos galvanizados cuando se requiere una protección anticorrosiva más efectiva o se busca una mejor estética.


Elaboración y tratamientos 2
Las pantallas acústicas de madera están formadas por dos caras de lamas de madera tratada con una cámara intermedia rellena de lana de roca que será la que amortigüe mayoritariamente el impacto del ruido.



Las pantallas suelen estar formadas por:

  • Tablones o rollizos de madera de pino opacas, reforzadas su lado interior mediante macizos cuadrados.
  • Elementos metálicos los cuales suelen ser perfiles metálicos verticales variando su medida de altura y anchura dependiendo de cada proyecto.

La calidad del acero es de S275JR o similar según norma UNE 10025. Los postes suelen ser perfiles HEA-HEB dispuestos verticalmente entre los que se encastran los paneles de madera fijándose mecánicamente.



La madera está pretratada mediante el tratamiento químico de autoclave C3/C4 para que pueda aguantar el trasiego de tiempo sin deterioro. Este tratamiento protege de los insectos, los hongos, la radiación solar, los efectos climatológicos además de su efecto curativo.



Nuestros paneles pueden ser montados y fabricados con rapidez. Están calculados para encajar perfectamente en los perfiles. Son respetuosos con el medio ambiente y alcanzan un buen rendimiento térmico y duradero.

Madera
El anclaje de los perfiles de acero se realiza sobre el hormigón mediante pernos de diámetro y longitud variables en función de los requisitos que proponga el cliente.



Los perfiles de acero pueden ser HEB/HEA o incluso HEAA con refuerzo IPE. Estos perfiles van anclados al hormigón para que puedan soportar la fuerza del viento, movimientos sísmicos, etc.



Los materiales más frecuentes para este tipo de pantallas sueles ser paneles metálicos de chapa en diferentes espesores y con una altura comprendida entre los 2 y 4 mtr.

  • Marcado CE en la fabricación de estructuras metálicas según UNE – EN 1090
  • Absorción acústica en carretera según UNE – EN 1793 – 1
  • Aislamiento acústico en carretera según UNE – EN 1793 – 2
  • Calidad mecánica en carretera según UNE – EN 1794 – 1
  • Calidad mecánica en carretera según UNE – EN 1794 – 2
  • Absorción acústica en ferrocarril según UNE – EN 16272 – 1
  • Aislamiento acústico en ferrocarril según UNE – EN 16272 – 2
  • Calidad mecánica en ferrocarril según UNE – EN 16727 – 1
  • Calidad mecánica en ferrocarril según UNE – EN 16727 – 2

Son muchos proyectos llevados a cabo en instalación de pantallas acústicas. Aquí poseemos gran experiencia en la insonorización acústica. Tenemos la solución para el exceso de ruido cuidando al mismo tiempo del medio ambiente. Solicita información en nuestro formulario de contacto.
